Automatisierte Falzlüfter-Positionierung im BAZ
In Sekunden & ohne Fräsen
In der modernen Fensterfertigung zählt vor allem eines: Prozesssicherheit bei gleichzeitig minimiertem Zeitaufwand. Genau hier setzt die automatisierte Positionierung von Falzlüftern im Bearbeitungszentrum (BAZ) an.
Der Falzlüfter arimeo® hat alle Voraussetzungen für eine solche Automatisierung, denn er sitzt beschlagsunabhängig im Fensterflügel. Daher kann seine Position standardisiert werden.
Die Position des Falzlüfters wird im Rahmen einer Automatisierung nicht mehr manuell bestimmt, sondern direkt im BAZ definiert. Dies erfolgt über das gezielte Ausstanzen der Flügeldichtung an der vorgesehenen Stelle.
Das Ergebnis: eine eindeutig definierte Position, die ohne zusätzliche Arbeitsschritte reproduzierbar ist.
Dieser automatisierte Schritt bringt mehrere Vorteile:
- eindeutige und standardisierte Positionierung der Falzlüfter
- standardisierte Regeln für verschiedene Lüfteranzahlen und Fenstermaße
- Reduzierung von Fehlerquellen
- keine manuellen Mess- oder Markierarbeiten

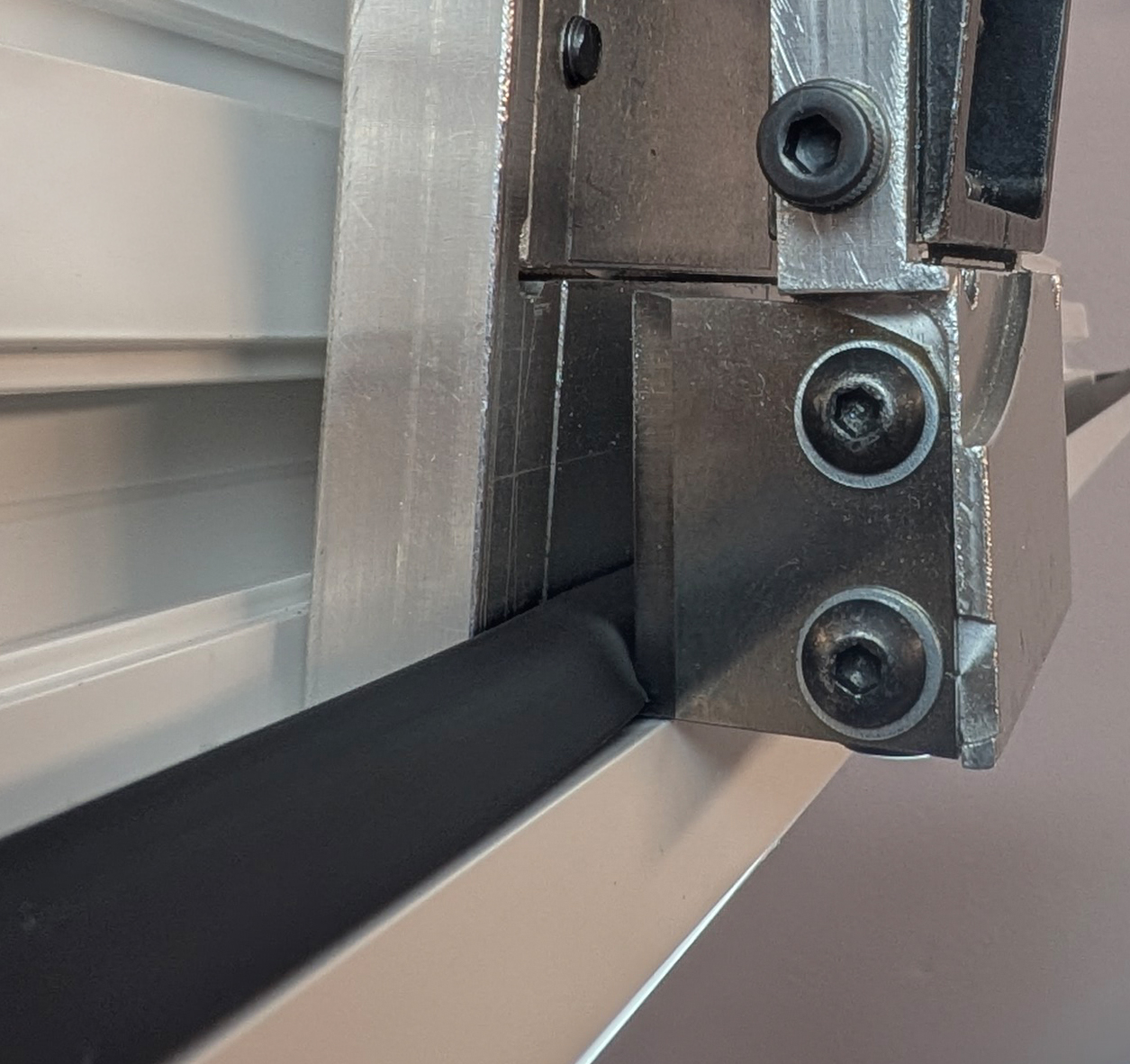

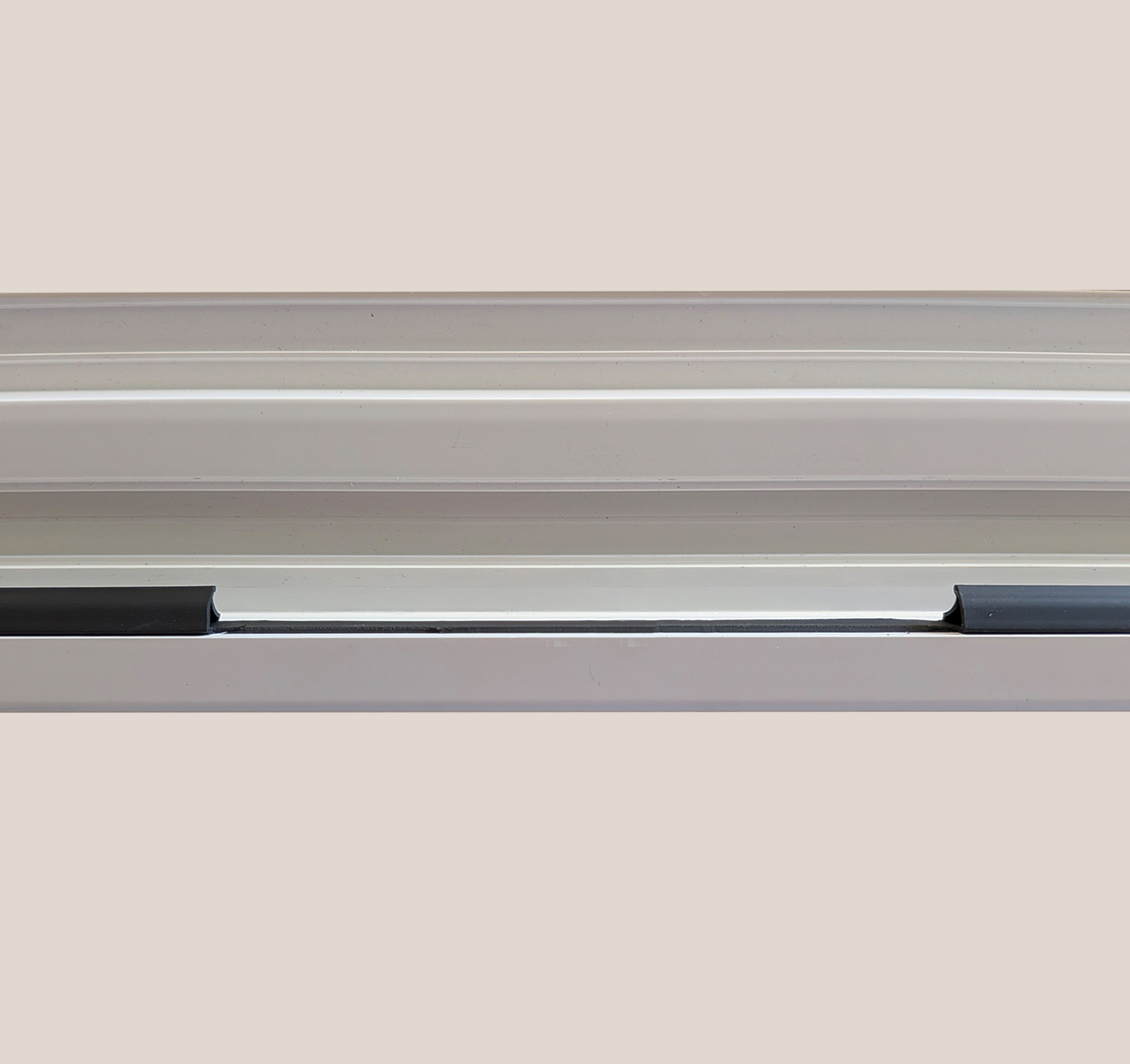

Step 1: Positionsmarkierung mit Ausstanzen im BAZ
Die Entscheidung über die exakte Position der Falzlüfter im Flügel wird hierbei ins BAZ verlagert. Als eindeutige Markierung kann z.B. eine Ausstanzung in der Flügeldichtung gemacht werden.
Vorteile
- Ausstanzungs-Markierung ist eindeutig für Mitarbeiter
- Stanzen geht sehr schnell im BAZ
- Keine maßgebliche Erhöhung von Maschinenstundenkosten
- Kein Werkzeugverschleiß
- Flügelüberschlag bleibt völlig unversehrt
Kein Fräsen. Kein Bohren. Kein Schrauben.

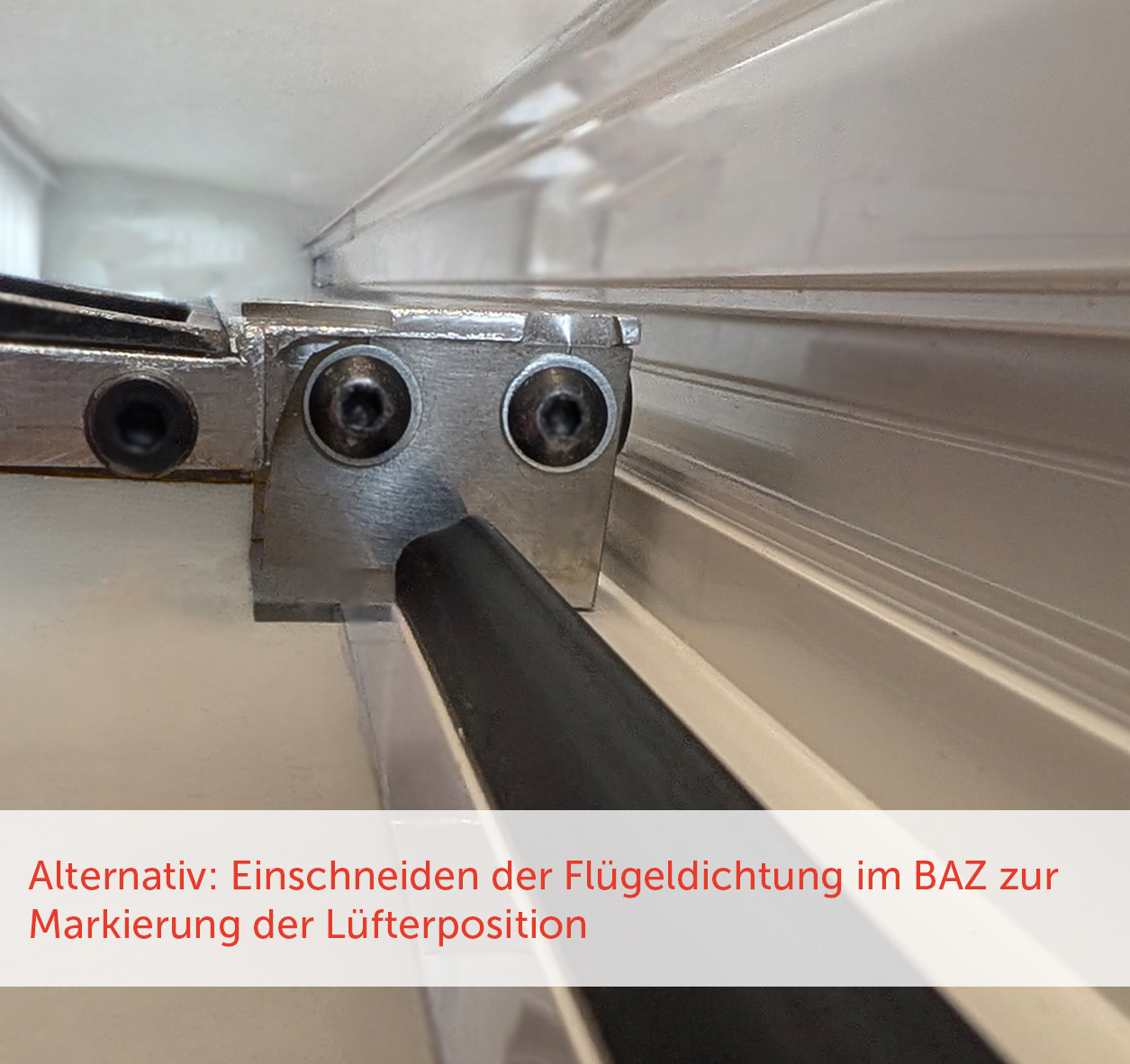

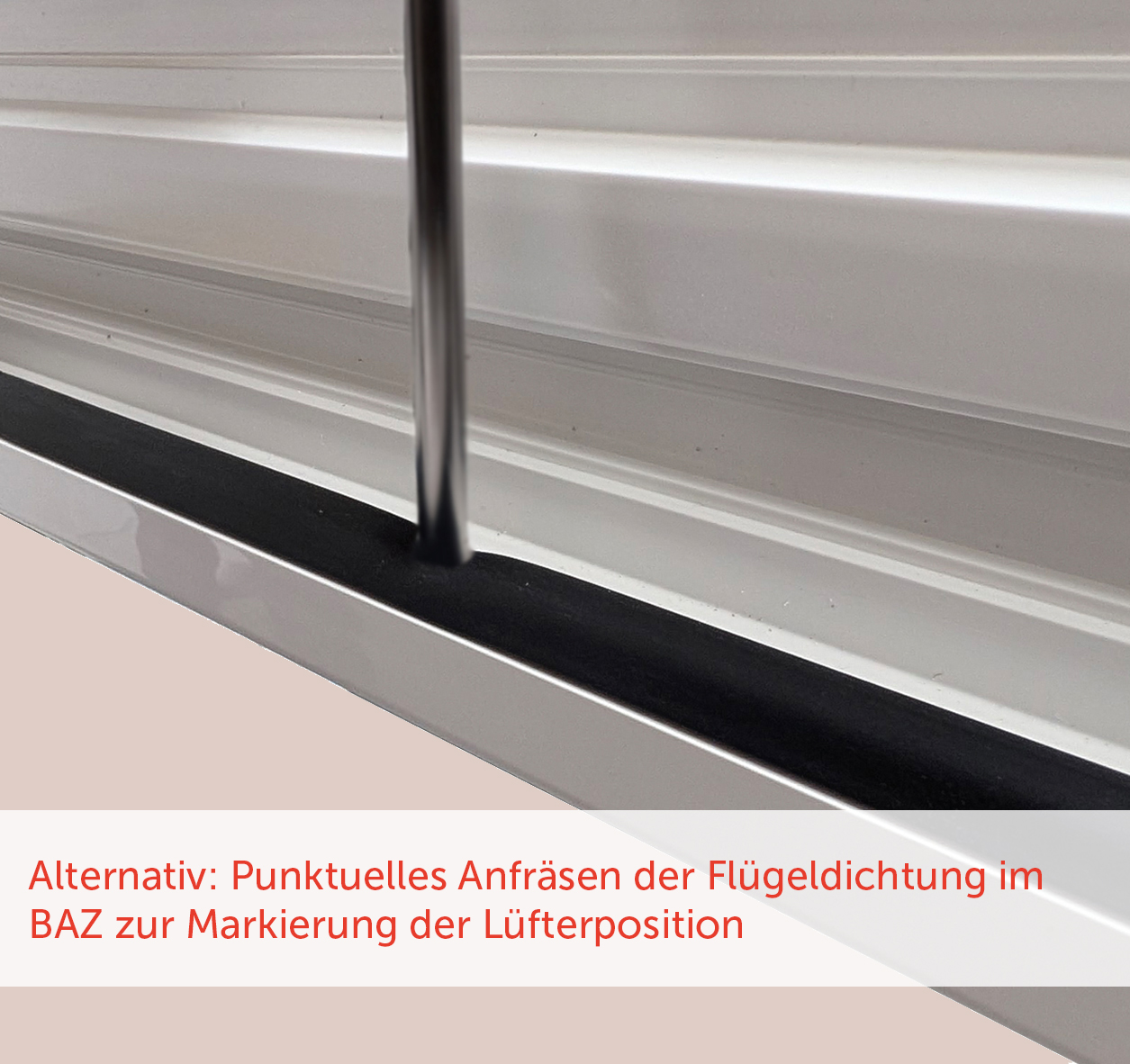

Alternativ: Markierungsmöglichkeiten im BAZ
Statt zu Stanzen kann im BAZ alternativ auch die Positionierung des Fensterfalzlüfters arimeo® markiert werden.
- Markieren automatisiert im BAZ möglich
- Fensterflügel bleiben unversehrt
- in Sekunden durchgeführt

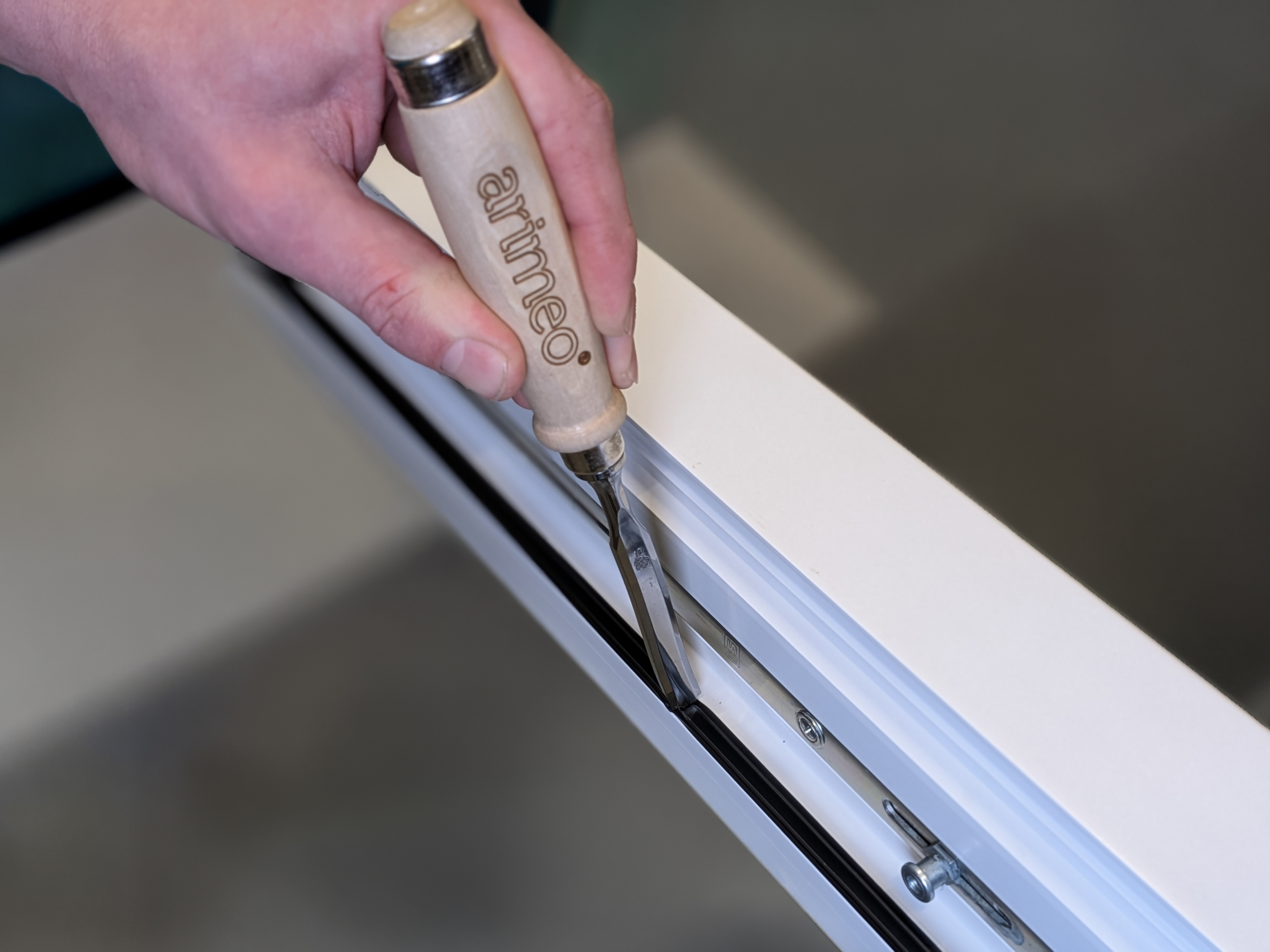

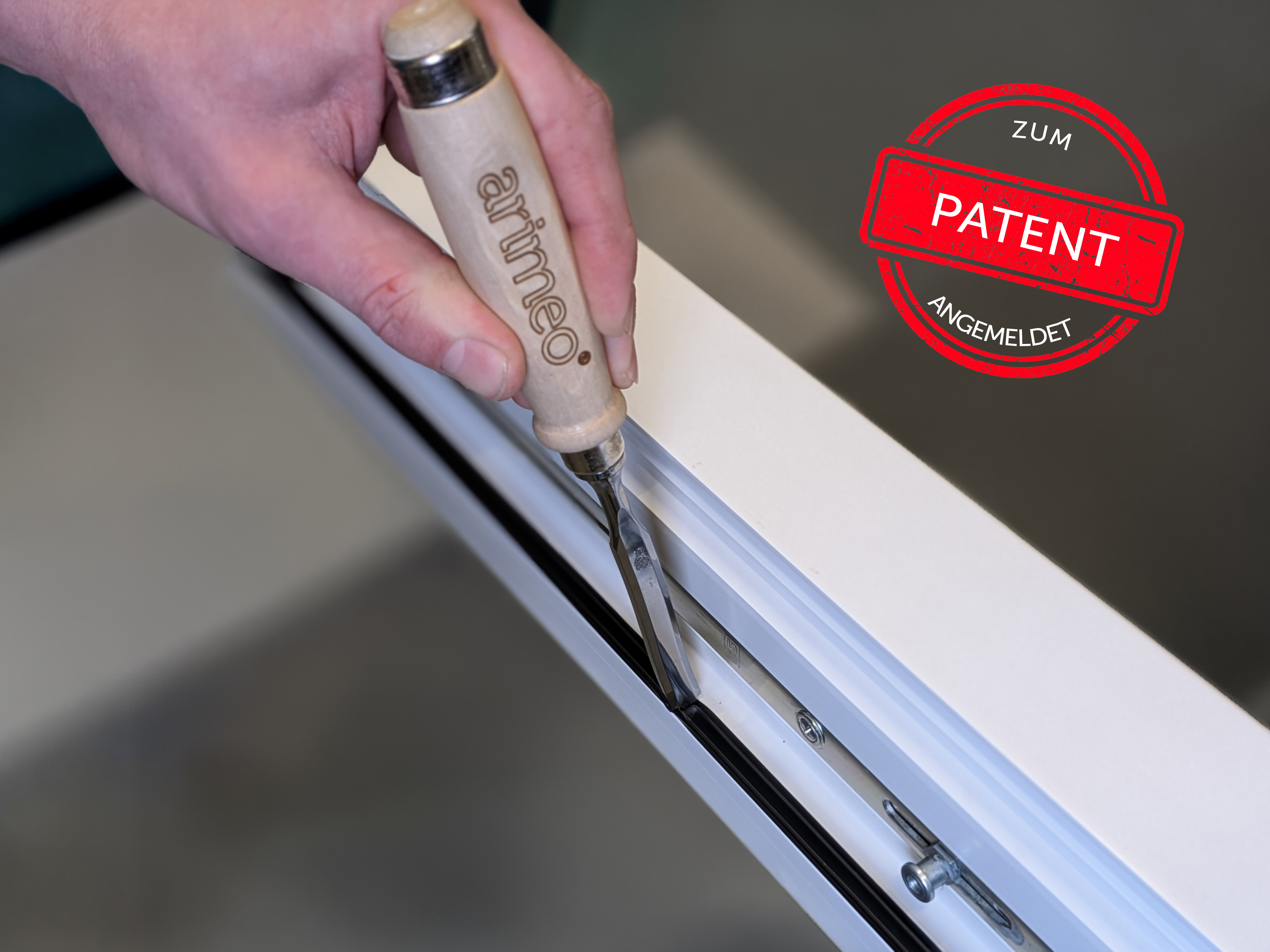

Step 2: Dichtung in Sekunden entfernen mit dem arimeo® Dichtungsentferner
Nach der automatisierten Positionierung im BAZ folgt der eigentliche Einbauprozess. Dieser ist bei arimeo schnell gemacht und kann außerhalb des BAZ an jeder Stelle der Flügelstrecke erfolgen (taktzeitneutral).
Die zuvor im BAZ definierte Position zeigt eindeutig, wo nun der Flügeldichtungs-Fuß zu entnehmen ist. Das geschieht mit dem neuen arimeo® Dichtungsentferner in Sekunden – auch bei anextrudierten Dichtungen.
Step 3: Falzlüfter arimeo® classic S in Sekunden einclipsen
Nun wird der arimeo® Falzlüfter einfach in die Flügeldichtungsnut eingeclipst. Das ist in Sekunden erledigt und kann ebenfalls an jeder Stelle der Flügelstrecke gemacht werden (Taktzeitneutralität).
Die Clips-Technik ist konsequent auf Prozesssicherheit ausgelegt:
- kein Schrauben notwendig
- ultraschneller Einbau (Clipsen)
- Flügelprofil bleibt unversehrt (keine Fräsung)
- Rückbaubarkeit bei Positionsänderung
- sofort perfekter Sitz im Flügel
- saubere Anbindung zur Flügeldichtung
Der Lüfter kann dadurch fehlerfrei & schnell anstelle der Dichtung eingebaut werden.
Klare Trennung der Prozessschritte – maximaler Nutzen
Die Kombination aus automatisierter Positionierung im BAZ und nachgelagertem, einfachem Einbau sorgt für einen effizienten Gesamtprozess:
- BAZ: automatische Positionsdefinition und Markierung an Flügeldichtung
- Nachgelagert: Dichtungsfuß entfernen und arimeo einclipsen
Für Fensterbauer bedeutet das:
- weniger manuelle Arbeit
- höhere Prozesssicherheit
- Fehlervermeidung
- konstante Qualität in der Serienfertigung
